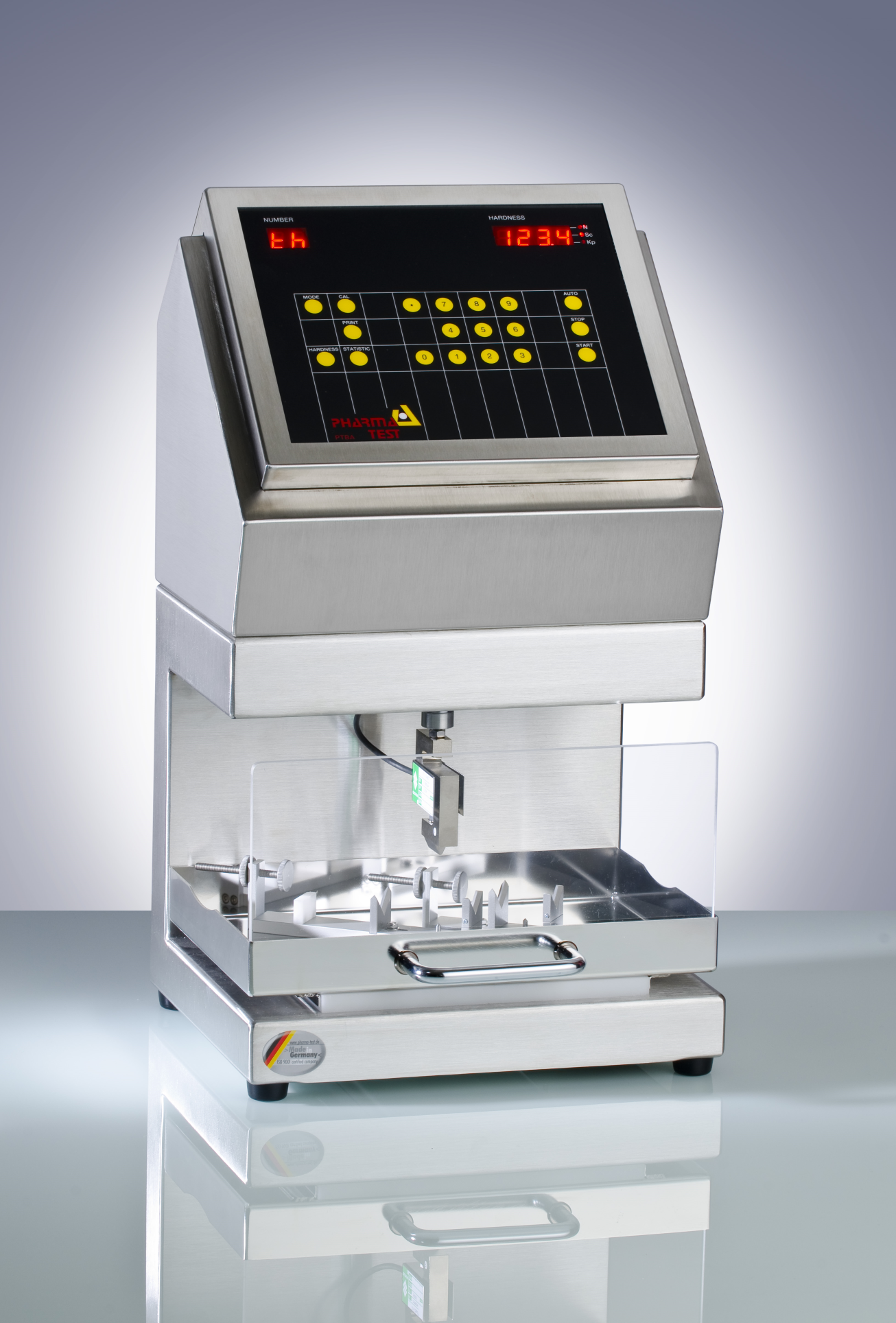

Testerul pentru punctul de rupere al fiolei PTBA 211E este proiectat și fabricat în conformitate cu standardul DIN EN ISO <9187-1/2:2010>. Conform acestui standard, punctul de rupere al fiolelor trebuie testat pentru a controla calitatea în timpul producției de fiole goale și înainte de procesul de umplere.
Principiul de funcționare

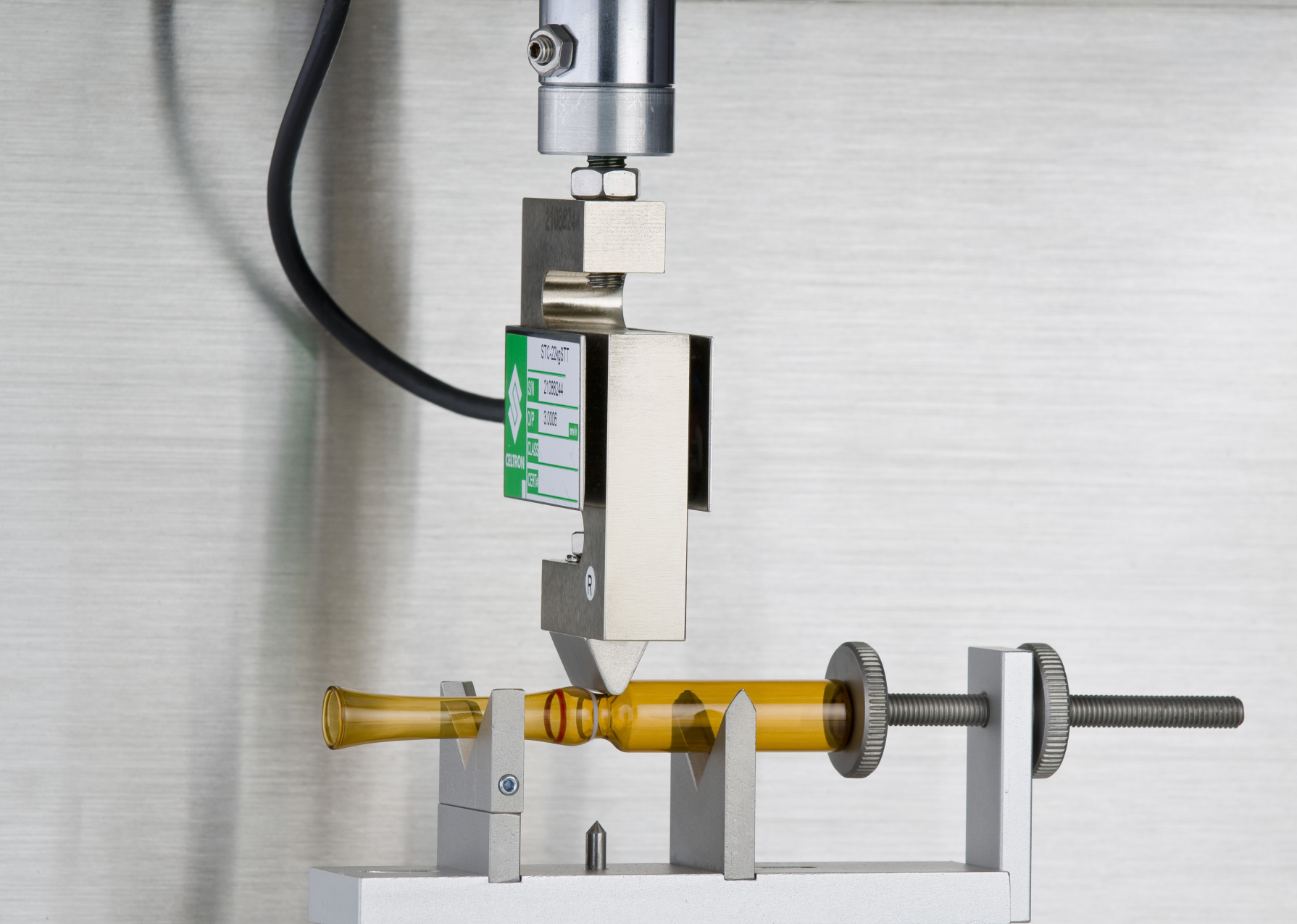

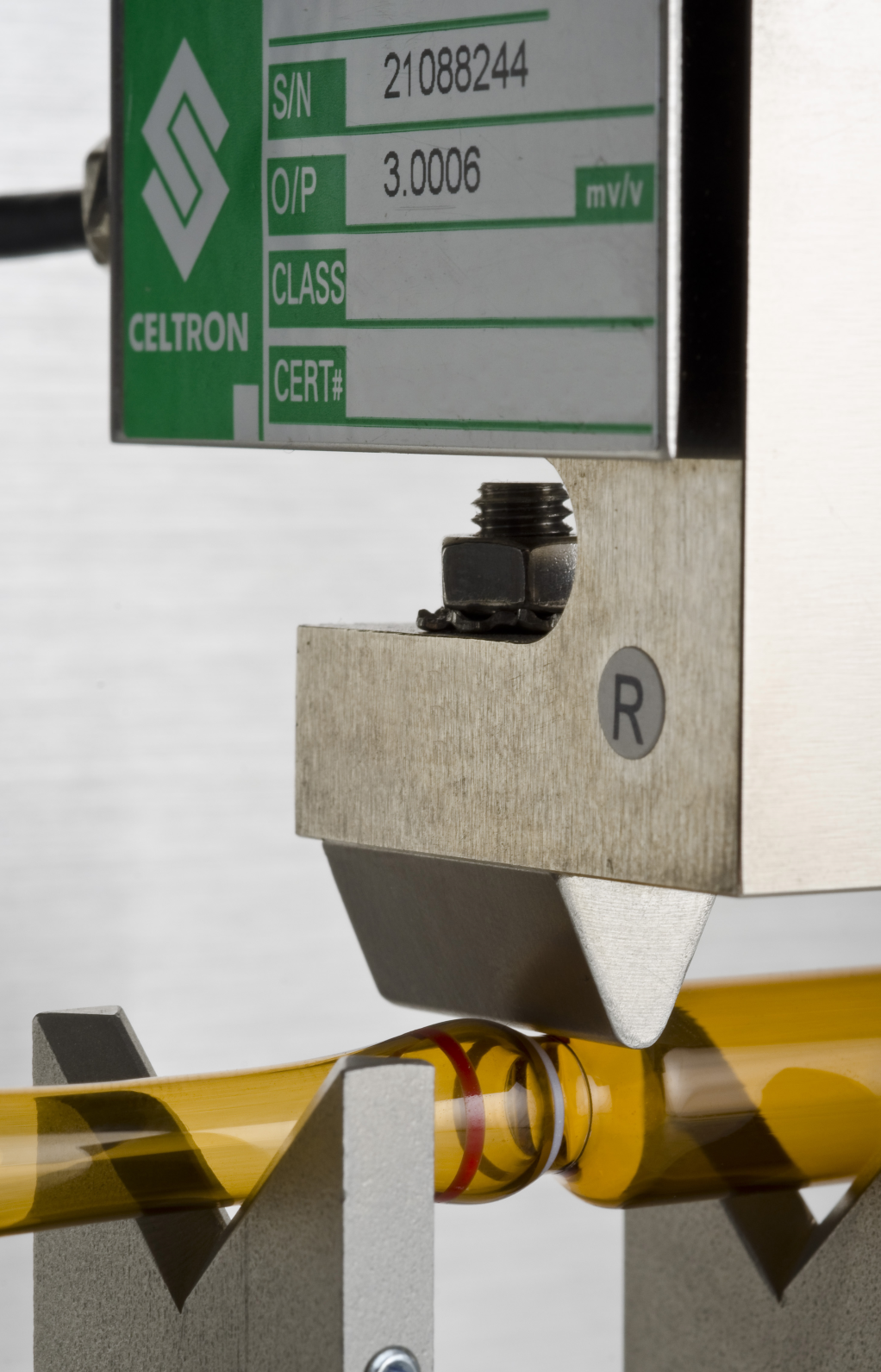

Falca de testare este mutată cu ajutorul unui motor pas cu pas în gâtul fiolei care urmează să fie testată. Fiola este plasată pe un suport conform DIN/ISO. De îndată ce falca de testare se întâlnește cu fiola, instrumentul crește forța într-un mod de viteză liniară până când proba se rupe, rata obișnuită de forță este de 10 mm/min. De îndată ce fiola este spartă, forța maximă va fi afișată și imprimată. Falca de testare se mută înapoi în poziția de start gata pentru următorul test. Deoarece operatorul poate introduce un timp de repornire automată, următorul test va fi efectuat imediat după ce o nouă probă a fost plasată pe suportul pentru fiole.

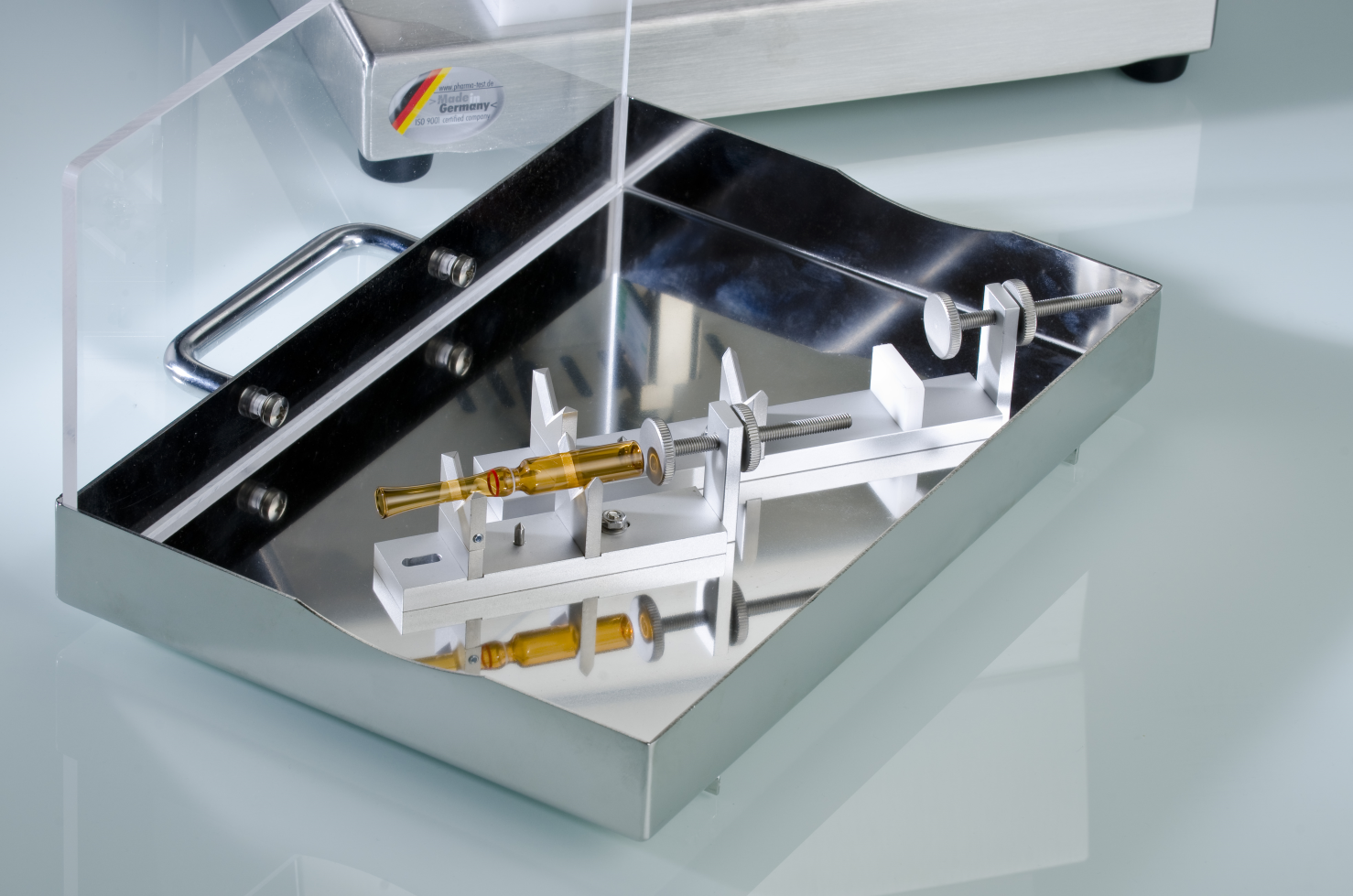

O tavă mobilă ține suportul pentru fiole; un ecran din plexiglas (Perspex) protejează operatorul. O lampă încorporată luminează zona de manipulare pentru a ușura poziționarea corectă a fiolei in suport. Suporturile interschimbabile pentru fiole permit testarea tuturor tipurilor de fiole de la 1-30ml.
Rezultatul este imediat afișat și imprimat pe o imprimantă laser conectată (compatibil PCL5) sau pe o imprimantă matriceala. Repetați până când seria dvs. a fost testată, obțineți o imprimare completă care include fiecare rezultat individual, data, ora, numărul de serie al instrumentului, numărul de lot al produsului testat, valoarea medie și abaterile seriei de testare.
Caracteristici
Instrument cu mod dublu de forță cu moduri de creștere liniară a vitezei și de creștere liniară a forței
Procedura de validare încorporată, în mai multe puncte
Imprimare programabilă a curbei de creștere a forței
Avantaje
Testarea punctului de rupere a fiolelor goale în conformitate cu DIN EN ISO <9187-1/2:2010>
Setare standard de forță: creștere liniară a vitezei 10 mm/min. (reglabil)
Facilitate de repornire automată pentru a accelera secvența de testare
Introducerea orei și datei
Introducere număr de lot din 12 cifre
Documentarea tuturor rezultatelor utilizând o imprimantă separată PCL5 sau matriceala
Imprimare programabilă a curbei de creștere a forței
Transfer de date prin interfata RS-232
Program de validare și calibrare pentru stația de măsurare
Reglarea în două puncte a celulei de sarcină pentru stația de testare a durității
Validare în mai multe puncte (calibrare)
Specificatii tehnice
Parametru | Specificatie |
Display | LED Display care afiseaza numarul de teste si rezultatul testarii |
Introducere date | Taste numerice si functionale |
Domeniu de forta standard | 5.0 – ~ 300N (optional 500N) |
Acuratete | < 1N |
Rezolutie | 0.074N (model de 300N) – 0.1482N (model de 500N) |
Setari forta | Cresterea lineara a vitezei sau fortei (setare standard: viteza lineara 10 mm/min) |
Domeniu reglabil | 4.0 – 200 mm/Minut sau 5.0 – 200 N/secunda |
Acuratete | < 2% forta sau < 0.1% viteza |
Imprimanta | Interfata paralela pentru conectare imprimanta PCL 5 sau matriceala |
Interfata | RS232 COM port |
Calibrari | Punct multiplu pentru precizia celulei de sarcina folosind greutati certificate (PT-CAL15/30 si PT-CAL 50) |
Ghidaj calibrare | Procedure de calibrare incorporate |
Reglari | Reglare in doua puncte – zero si 10kg |
Material carcasa | Inox (312) conform cerintelor GLP |
Dimensiuni | L 30cm x A 30cm x H 48cm (fara imprimanta externa ) |
