Omogenitatea sa excelentă a temperaturii și umidității poziționează camera climatică ICH în topul internațional al camerelor de testare a stabilității. Transferul termic către interior – fie că este cald sau rece – este garantat printr-o cămașă de aer cu suprafață mare pe patru laturi. Datorită interiorului închis ermetic, camera de climă ICH nu consumă apă odată atinse valorile de referință, cu condiția ca ușa să nu fie deschisă. Doi senzori de temperatură din platină de calitate superioară cu monitorizare reciprocă garantează o funcționare pe termen lung fără întreruperi, chiar dacă un senzor s-ar defecta.
Umidificare și dezumidificare active controlate digital de la 10 la 80 % rh
Interval de temperatură de la – 10 °C la + 60 °C (modele ICH), 0 °C la + 60 °C (modele ICHL)
1 varianta de model – TwinDISPLAY

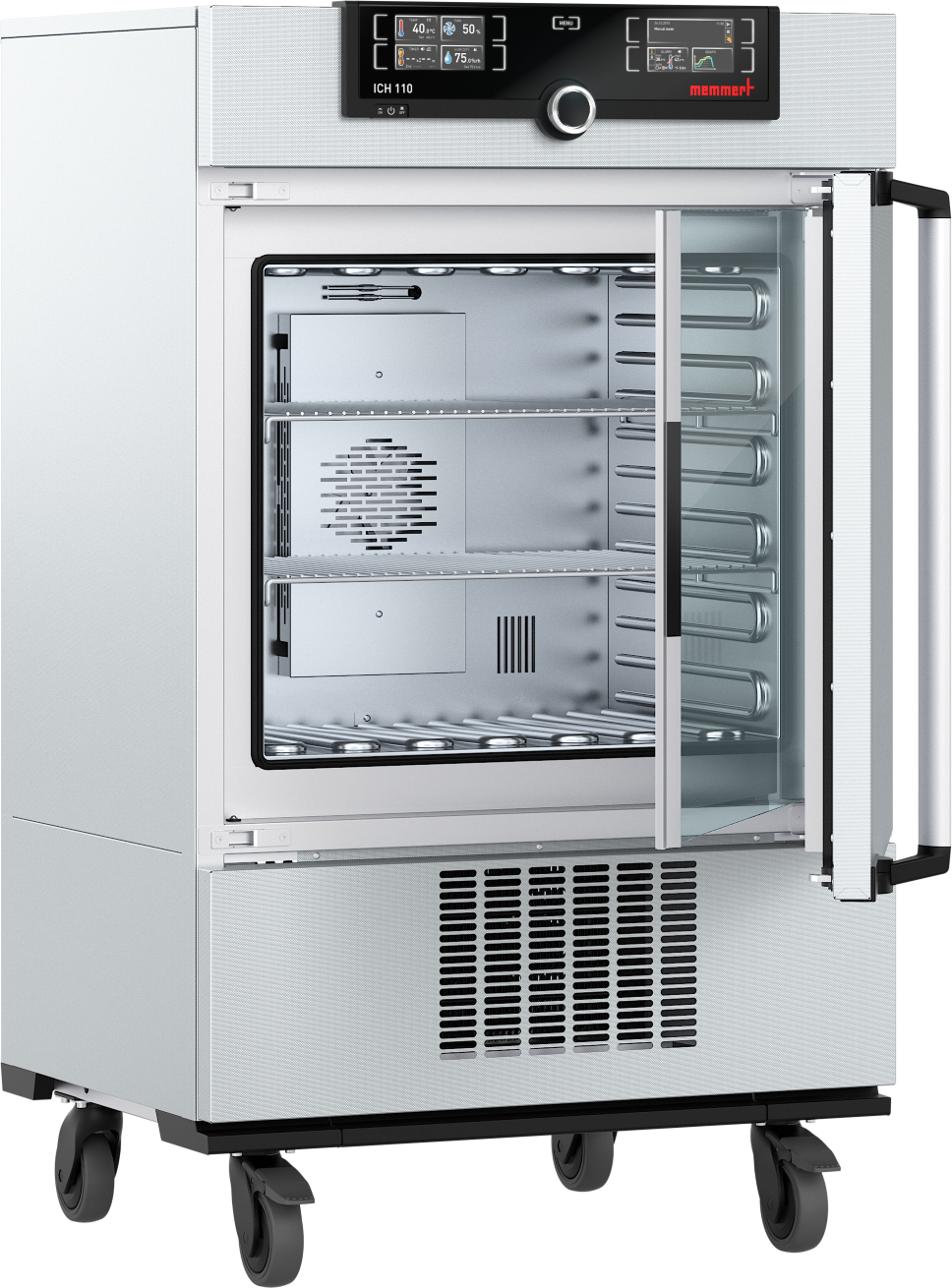

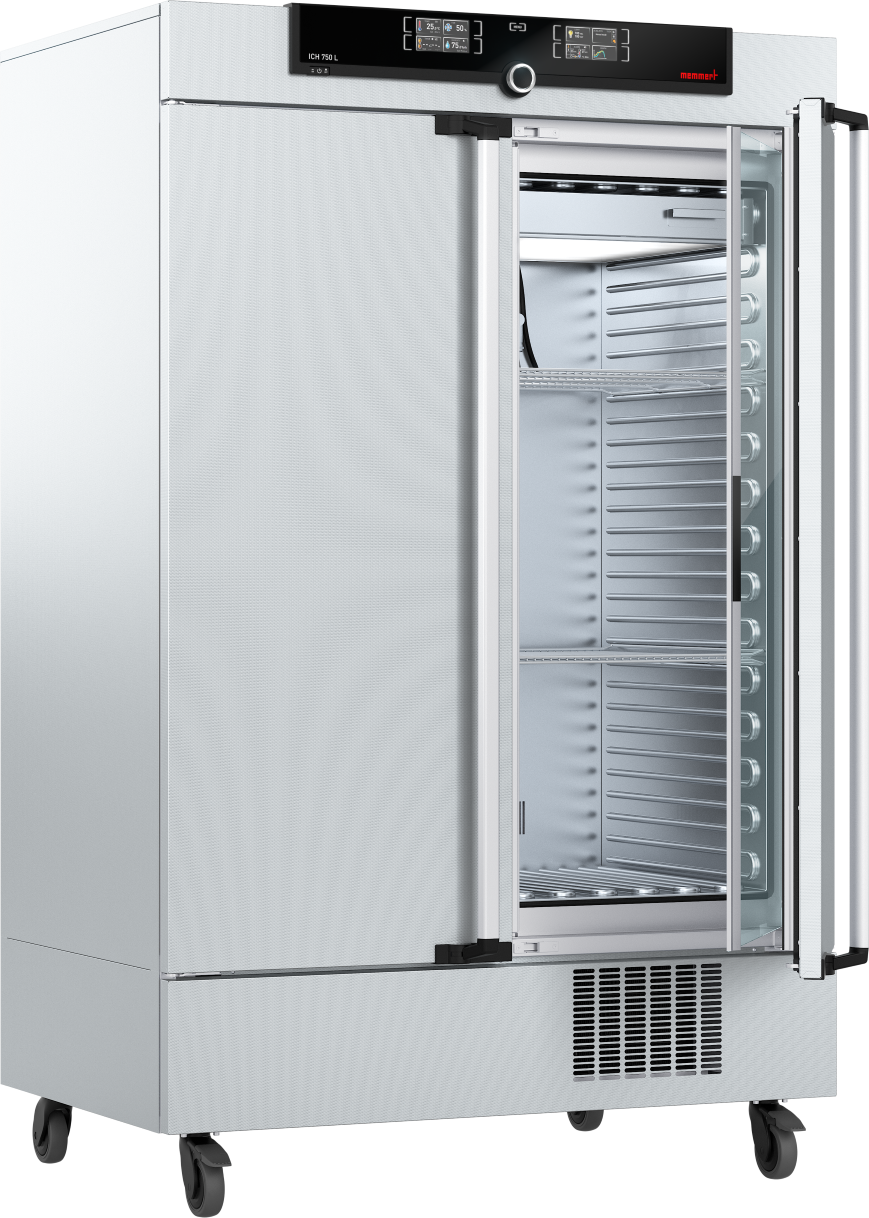

Uși duble standard: prevenirea contaminării și scăderilor sau prevenirea creșterii temperaturii cu o vedere optimă a încărcăturii camerei prin ușile interioare de sticlă cu suprafață largă
Camerele climatice din seria ICH, au fost proiectate pentru testarea produselor faramaceutice conform cu normativele ICH Q1A, option 2, si standardul international pentru testarea stabilitatii produselor cosmetice si a produselor alimentare.
Protectia probelor: Fara inghet, fara uscarea probelor, fara dezumidificare in camera de lucru.
Elementele de racire si incalzire pentru modelele din seria ICH sunt situate in exteriorul camerei de lucru in mantaua de aer ce inconjoara intreaga camera, asigurand in felul acesta un control precis si rapid al temperaturii. Mai mult, motorul pentru circulatia fortata a aerului, ajustabil in pasi de 10%, va asigura o distributie uniforma a temperaturii in camera.

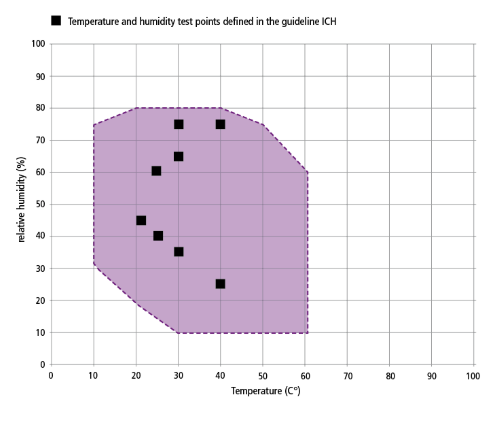

Interval de lucru temperatură-umiditate ICH
Nu toate camerele climatice sunt la fel. Conținutul de umiditate al încărcăturii camerei, condițiile de mediu și intervalul de lucru temperatură-umiditate respectiv sunt factori decisivi în alegerea aparatului potrivit. În diagrama alăturată, puteți vedea combinațiile posibile de temperatură/umiditate pentru camera climatică ICH.
În intervalul respectiv de temperatură-umiditate, este posibilă funcționarea permanentă fără condens. În ce măsură poate apărea condensul în domeniul de prag depinde de conținutul de umiditate al încărcăturii camerei și de condițiile ambientale.
Iluminarea conform cu ICH Q1B, optiunea 2
Pentru teste conform cu ICH Q1B, option 2, o unitate de iluminare cu intensitatea lumniii de aproximativ 8,000 Lux este disponibila pentru modelele ICH L. Lumina fluorescenta cu lumina alba rece (iluminat standard 65, 6.5000 K) cat si radiatia UV in domeniul spectral de 320 – 400 nm serveste drept sursa de lumina.
Echipamentul standard
Interior: otel inoxidabil, material 1.4301 (ASTYM 304);
In interior: 2 rafturi grilaj din otel inox
Carcasa: textura otel inox, otel acoperit cu placa de zinc, display TwinDisplay usor de operat intuitiv cu ecran Multi-touchscreen
Usi duble: exterior din otel inox, izolat in totalitate, interior sticla (dimensiune 750 : doua foi de usa)
Conexiune: cablu prioncipal cu stecher
Instalare: montata pe picioare cu roti blocabile
Interfete: USB, Ethernet
Caracteristici tehnice:
| Descriere/ Model | 110 | 260 | 750 |
| Interior din otel inox | |||
| Volum (litri) | 108 | 256 | 749 |
| Latime (A), in mm | 560 | 640 | 1040 |
| Inaltime (B), in mm | 480 | 800 | 1200 |
| Adancime (mai putin de 33 mm pentru ventilator) (C) in mm | 400 | 500 | 600 |
| rafturi grilaj din otel inox (echipamentul standard), numar | 2 | 2 | 2 |
| Numar maxim de rafturi tip grilaj | 5 | 9 | 14 |
| Incarcarea maxima pe raft, kg | 20 | 20 | 30 |
| Incarcarea maxima pe camera, kg | 150 | 200 | 200 |
| Exterior – textura de otel inox | |||
| Latime (D) in mm | 745 | 824 | 1224 |
| Inaltime (fara picioare), (E) in mm | 1233 | 1552 | 1950 |
| Adancime (fara manerul usii), manerul usii + 56 mm (F) in mm | 585 | 685 | 785 |
| Date suplimentare | |||
| Putere consumata la 230V, 50/60 Hz, ICH, ca. W | 1.350 | 1.350 | 1.350 |
| Putere consumata la 230V, 50/60 Hz, ICH L, ca. W | 1.450 | 1.450 | 1.530 |
| Domeniu temperatura de lucru ICH/ICH L cu umiditate si / sau iluminare, 0C | +10 pana la +60 | ||
| Domeniu temperatura de lucru fara umiditate ICH, 0C (nu este potrivit pentru depozitarea pe termen lung la sub zero
temperaturile. În timpul funcționării permanente, ușa de sticlă poate îngheța) |
-10 pana la +60 | ||
| Domeniu temperatura de lucru ICH L fara umiditate, oC | 0 pana la 60 | ||
| Domeniu setare temperatura ICH, 0C | -10 pana la +60 | ||
| Domeniu setare temperatura ICH L, 0C | 0 pana la 60 | ||
| Precizie setare, K | 0.1 | ||
| Ajustare domeniu umiditate, % rh | 10 pana la 80 | ||
| Precizie setare umiditate, %rh | 0.5 | ||
| Unitate de iluminare (doar ICH L) conform. ICH Q1B, opțiunea 2; comutabil separat prin controler, o cutie; Număr de lămpi fluorescente cu lumină albă rece (dimensiune 110: 3, mărime 260/750: 4), culoare luminii 865 6.500 K; Număr de lumini fluorescente cu lămpi UV (toate dimensiunile: 2), interval spectral de la 320 la 400 nm; (lumina de zi și lumina UV respectă iluminatorul standard D65) | Standard | ||
Controller TwinDISPLAY pentru procese complexe
Datorita controlului intuitiv si a software-ului AtmoCONTROL, se pot programa usor si rapid, procese foarte complexe. Protectia multipla la supratemepratura, alarmele acustice si vizuale, precum si posibilitatea de a transmite automat mesaje de alarma la una sau mai multe adrese de email, permit utilizatorului sa aiba mai mult timp liber. Functia HeatBALANCE permite reglarea distributiei puterii de incalzire intre grupurile superioare si inferioare de incalzire, in functie de aplicatie.
Functia SetpointWAIT ofera garantia ca temporizarea procesului nu va incepe inainte ca temperatura sa atinga valoarea setata. Aceasta caracteristica poate fi folosita inclusiv cu senzorii Pt100 suplimentari, pozitionabili liber. In acest caz temporizarea procesului incepe cand este atinsa temperatura setata in toate punctele de masura. Anumite aplicatii standard necesita functia de contorl a ventilatorului si rate fixe de schimb de aer. Astfel, echipamentele cu TwinDisplay pot fi accesorizate optional cu un sistem de monitorizare a vitezei ventilatorului.
TwinDISPLAY
| TwinDISPLAY |
| Panou de control ControlCOCKPIT cu doua afisaje de tip TFT |
| Parametri disponibili: temperatura (Celsius sau FAHrenheit), viteza ventilatorului, pozitia clapei de la exhaustare, timp, umiditate relativa, iluminare, CO2, O2, presiune, zone de timp |
| Doi senzori Pt100 DIN clasa A intr-un circuit cu patru cai pentru monitorizare mutuala, pentru preluarea functiilor in cazul unei erori |
| Functie HeatBALANCE pentru aplicatii specifice – utila in reglarea distributiei de putere de incalzire intre grupurile de incalzire superioare si inferioare pe un domeniu de -50% – +50% |
| ControlCOCKPIT cu port USB pentru incarcarea programelor, citirea log-urilor de protocol, activarea functiei User-ID |
| Afisarea datelor de protocol de pe ControlCOCKPIT (max. 10.000 valori corespunzatoare unei saptamani, aprox) |
| Interfata Ethernet pe partea din spate a echipamentului pentru citirea log-urilor de protocol si pentru incarcarea si implementarea programelor, dar si pentru logare online |
| Protectie multipla la supratemperatura: monitorizarea electronica a temperaturii TWW/TWB (clasa de protectie 3.1 sau 2, resp. 3.3 pentru unittai cu racire activa) si limitator de temperatura TB (clasa de protectie 1) acc. DIN 12 880. Functia AutoSAFETY (ASF) regleaza automat la valoarea setata pe un domeniu cu toleranta reglabila. Setare individuala a valorilor MIN/MAX pentru supra/subtemperatura si pentru parametri precum uiditatea relativa, CO2 |
Interfata pentru programare si functia LOG
- acces de la distanta pentru incarcarea programelor
- toate aparatele sunt prevazute cu data logger
- toate aparatele au interfata Ethernet
- port USB pentru modelele TwinDISPLAY
- alocare individuala a adresei posibile IP direct prin ControlCOCKPIT
Calibrarea in 3 puncte
Pentru toate dispozitivele, trei puncte selectabile de calibrare pentru temperatura, umiditate, presiune, CO2, etc. pot fi setate direct cu ajutorul controlerului ControlCOCKPIT.
Alarma automata
Cu softul AtmoCONTROL, notificarile alarmaei pot fi trimise la o adresa de e-mail. Optional Mobile ALERT poate permite primiterea notificarilor la un telefon mobil drept SMS.
Datorita softului AtmoCONTROL, data logger-ul pentru aparatele Memmert poate fi citit iar datele pot fi slavate in diferite formate.
Toate dispozitivele TwinDisplay sunt prevazute cu softul AtmoCONTROL pe un stick USB si ofera o multitudine de posibilitati pentru programare si documentare.
Port USB pentru modelele TwinDisplay
Performante:
Pentru toate aparatele Memmert, performanta de incalzire, viteza de incalzire, viteza de schimbare a aerului si parametrii specifici dispozitivului precum umiditatea sau presiunea pot fi ajustate de catre utilizator in timpul operararii. Astfel, stabilitatea temperaturii aparatului este foarte buna, avand o durata de viata foarte mare si cu nn consum mic de energie.
Specificatii :
– viteza aerului mare si un proces de uscare rapid datorita debitului mare de aer la intrare si a gurilor de evacuare a aerului
– viteza aerului si pozitia clapetei ajustabile prin controlerul ControlCOCKPIT
– tipuri diferite de incarcare si influenta volumului la distributia caldurii in camera, in special in timpul procesului de incalzire. Datorita functiei Heat Balance, acesta poate fi compensata
– prin activarea functiei SetPoitWAIT, procesul nu va incepe pana cand temperatura setata nu este atinsa pentru toate punctele masurate – optional incluzand senzorii Pt100 in interior
– o distributie optima a temperaturii si a umiditatii in cazul aparatelor racite cu elemente Peltier datorita sistemului indiviudal de control al elementelor Peltier.
