Ideale pentru teste de stabilitate conform Q1A ICH, teste de durabilitate in domeniul farmaceutic, alimentar si cosmetic, precum si pentru teste de calitate si stocare in conditii de umiditate controlata.
Aceste camere climatice sunt prevazute cu noa tehnologie Advanced Peltier. In conditii de operare continua functioneaza mult mai eficient din punct de vedere energetic decat camerele climatice prevazute cu compresor, nu necesita refrigerent, astfel ca au nevoie de intretinere minima. Controlul temperaturii de la 0oC pana la +70oC precum si umidificarea activa si dezumidificarea de la 10 la 90% rh sunt adaptate in mod optim cerintelor testelor de stabilitate din industria farmaceutica (Q1A). Datorita fucntionarii silentioase, este potrivita chiar si pentru reproducerea insectelor sau a pestilor zebra.
Tehnologia Advanced Peltier
Cu aceasta noua tehnologie Memmert a dublat practic eficienta didtemului de racire si incalzire comparativ cu alte echipamente, salvand pana la 90% din energie comparativ cu camerele climatice racite cu compresor.
In timpul operatiei de incalzire, energia este extrasa din mediul ambiant si introdusa in interior. Nu exista schimb de aer exterior, astfel ca interiorul nu este dezumidificat. In interiorul camerelor HPPeco nu apare apa de condensare care se formeaza in timpul procesului de racire, ci aceasta este colectata intr-o tavita de colectare situata in exteriorul camerei.
In camera HPPeco elementele Peltier sunt integrate in unitatile de racire. Pentru a preveni supraincalzirea elementeleor Peltier, pentru a optimiza eficienta si, mai presus de orice, pentru a permite cea mai mare diferenta posibila intre partea rece si calda a aelementului Peltier, caldura formata trebuie indepartata in cel mai eficient mod posibil. Acest lucru se face cu un ventilator extern (controlat la cerere) si un element de racire suficient dimensionat. In mod ideal, motorul ventilatorului ar trebui sa introduca cat mai putina caldura in interior. Ventilatoarele integrate in elementele Peltier asigura transport rapid de energie precum si distributie optima a temperaturii.
Un element Peltier al unei camere HPPeco este comutat de 18.000 de ori pe secunda, permitand astfel contolul extrem de sensibil al temepraturii.. In plus, tehnologia Peltier permite incalzirea si racirea fara a produce vibratii si in mod foarte silentios.
Controlul de inalta precizie garanteaza o distributie omogena si stabila a temperaturii si umiditatii. Cu noua pompa de microdozare si controlul inteligent, interiorul HPPeco este umidificat delicat si rapid. In plus, sistemul de dezumidificare Peltier asigura conditii climatice precis controlate chiar si la niveluri scazute de umiditate. Astfel, sunt create conditii climatice constante in interiorul camerei chiar si cand probele testate produc umiditate.
Sunt prevazute in standard cu usa interioara din sticla pentru prevenirea contaminarii sau a variatiilor de temperatura.
Controller TwinDISPLAY
Control digital activ al umidificarii si dezumidificarii pana la 90% rh.
Optional, HPPeco pot fi prevazute cu module de iluminare pentru aplicatii precum germinare de seminte, cultivare de plante sau inmultire de insecte , in mod special Drosophila in conditii climatice constante si de iluminare. Se poate alege intre lumina alba rece (6500 Kelvin) sau o combinatie de lumina rece si lumina alba calda (2700 kelvin), reglabila in pasi de 1%.
Echipamentul standard
Interior | otel inox, material 1.4301 (ASTM 304) |
Exterior | otel inox, otel cu placat cu zinc, display intuitiv TwinDISPLAY si ecran Multi-Touchscreen |
Usi | in exterior din otel inox, izolata in totalitate, in interior sticla (dimensiuni 1400/2200 usi din otel inoxidabil cu sector de sticla, geamuri interioare complet incalzite integrate in usa de sticla cu vedere completa cu blocare in doua puncte – usa cu inchidere prin compresie). |
Accesorii standard | Rezervor apa cu furtun de conectare (110-750: 2,5 litri, 1060-2200: 10 litri) |
Conexiuni | cablu principal cu stecher |
Instalare | 4 picioare; modelele 410, 750 si 1060 montate pe picioare cu roti blocabile, modelele 1400 si 2200 montate pe roti blocabile si reglabile pe inaltime |
Rezervor apa demi | Inclus, cu furtun de conectare |
Interfete | USB, Ethernet |

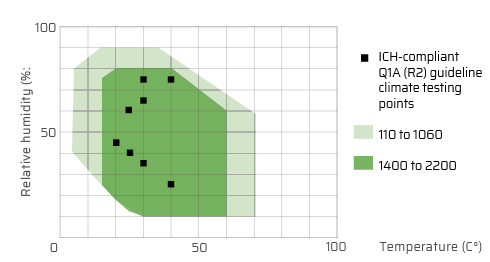

Diagrama temperatura – umiditate
Caracteristici controller
TwinDISPLAY pentru procese complexe
Datorita controlului intuitiv si a software-ului AtmoCONTROL, se pot programa usor si rapid, procese foarte complexe. Protectia multipla la supratemepratura, alarmele acustice si vizuale, precum si posibilitatea de a transmite automat mesaje de alarma la una sau mai multe adrese de email, permit utilizatorului sa aiba mai mult timp liber. Functia HeatBALANCE permite reglarea distributiei puterii de incalzire intre grupurile superioare si inferioare de incalzire, in functie de aplicatie.
Functia SetpointWAIT ofera garantia ca temporizarea procesului nu va incepe inainte ca temperatura sa atinga valoarea setata. Aceasta caracteristica poate fi folosita inclusiv cu senzorii Pt100 suplimentari, pozitionabili liber. In acest caz temporizarea procesului incepe cand este atinsa temperatura setata in toate punctele de masura. Anumite aplicatii standard necesita functia de contorl a ventilatorului si rate fixe de schimb de aer. Astfel, echipamentele cu TwinDisplay pot fi accesorizate optional cu un sistem de monitorizare a vitezei ventilatorului.
TwinDISPLAY |
Panou de control ControlCOCKPIT cu doua afisaje de tip TFT |
Parametri disponibili: temperatura (Celsius sau FAHrenheit), viteza ventilatorului, pozitia clapei de la exhaustare, timp, umiditate relativa, iluminare, CO2, O2, presiune, zone de timp |
Doi senzori Pt100 DIN clasa A intr-un circuit cu patru cai pentru monitorizare mutuala, pentru preluarea functiilor in cazul unei erori |
Functie HeatBALANCE pentru aplicatii specifice – utila in reglarea distributiei de putere de incalzire intre grupurile de incalzire superioare si inferioare pe un domeniu de -50% – +50% |
ControlCOCKPIT cu port USB pentru incarcarea programelor, citirea log-urilor de protocol, activarea functiei User-ID |
Afisarea datelor de protocol de pe ControlCOCKPIT (max. 10.000 valori corespunzatoare unei saptamani, aprox) |
Interfata Ethernet pe partea din spate a echipamentului pentru citirea log-urilor de protocol si pentru incarcarea si implementarea programelor, dar si pentru logare online |
Protectie multipla la supratemperatura: monitorizarea electronica a temperaturii TWW/TWB (clasa de protectie 3.1 sau 2, resp. 3.3 pentru unittai cu racire activa) si limitator de temperatura TB (clasa de protectie 1) acc. DIN 12 880. Functia AutoSAFETY (ASF) regleaza automat la valoarea setata pe un domeniu cu toleranta reglabila. Setare individuala a valorilor MIN/MAX pentru supra/subtemperatura si pentru parametri precum uiditatea relativa, CO2 |
Carcasa din otel inox texturat, spatele din otel placat cu zinc ControlCOCKPIT pentru operarea si reglarea tuturor parametrilor |
Timer digital, reglabil intre 1 minut si 99 zile, 23 ore |
Logger intern de date cu o capacitate de stocare de cel putin 10 ani |
Panou de control in Germana, Engleza, Franceza si Spaniola |
Functia SetpointWAIT ofera garantia ca temporizarea procesului nu va incepe inainte ca temperatura sa atinga valoarea setata in toate punctele de masurare. Aceasta caracteristica poate fi folosita inclusiv cu senzorii Pt100 suplimentari, pozitionabili liber. |
Reglarea a trei valori de calibrare pentru temperatura si parametri specific echipamentului direct la panoul de control (de ex. Umiditatea relativa) |
Specificatii tehnice:
Model / Descriere | HPPeco 110 | HPPeco 260 | HPPeco 410 | HPPeco 750 | HPPeco 1060 |
Interior din otel inox | |||||
Volum, l | 108 | 256 | 384 | 749 | 1060 |
Latime, (A) mm | 560 | 640 | 640 | 1040 | 1040 |
Inaltime, mm | 480 | 800 | 1200 | 1200 | 1200 |
Adancime (mai putin de 32 mm pentru ventilator – Peltier), mm | 400 | 500 | 500 | 600 |
850 |
Rafturi grilaj din otel inox (echipamnentul standard), nr. | 2 | 2 | 2 | 2 |
2 |
Numar maxim de rafturi grilaje, nr. | 5 | 9 | 14 | 14 | 14 |
Incarcarea maxima pe fiecare raft, kg | 20 | 20 | 20 | 30 | 20 |
Incarcare maxima pe camera, kg | 150 | 200 | 200 | 200 | 200 |
Exterior din otel inox | |||||
Latime, mm | 745 | 824 | 824 | 1224 | 1224 |
Inaltime (dimensiuni 410, 750, 1060, 1400 si 2000 cu picioare cu roti), mm | 864 | 1183 | 1720 | 1720 | 1720 |
Adancime (fara manerul usii), manerul usii + 56 mm, mm | 555 | 655 | 655 | 755 | 1005 |
Alte date | |||||
Alimentare la 230V, 50/60 Hz, aproximativ W | 420 | 700 | 700 | 1400 | 1400 |
Numar elemente Peltier | 1 | 2 | 2 | 4 | 4 |
Certificat de calibrare standard (masurar in centrul camerei) | +10, +37 si 30oC / 60% rh | +25 / 40% rh si +40oC / 75% rh | |||
Domeniu temperatura de lucru fara iluminare, fara umiditate 0C | 0 (cel putin 20oC sub temperatura ambientala) pana la +70
|
||||
Domeniu temperatura de lucru fara iluminare, cu umiditate0C | +5 (cel putin 20oC sub temperatura ambientala) pana la +70
|
||||
Domeniu temperatura de lucru cu iluminare, cu sau fara umiditate, oC | +15 – +40 | – | |||
Domeniu setare temperatura fara iluminare, cu umiditate 0C | +5 – +70 | ||||
Domeniu setare temperatura cu iluminare, cu umiditate, oC | +5 – +70 | – | |||
Domeniu setare temperatura cu iluminare, fara umiditate, oC | 0 – +70 | – | |||
Domeniu setare temperatura fara iluminare, fara umiditate, oC | 0 – +70 | ||||
Acuratete setare temperatura, oC | 0.1 | ||||
Domeniu ajustare umiditate cu iluminare, %rh | 10 pana la 85 | – | |||
Domeniu ajustare umiditate fara iluminare, % rh | 10 pana la 90 | ||||
Acuratete ajustare umiditate, % rh | 0.5 | ||||
Greutate neta, aprox. kg | 77 | 122 | 160 | 208 | 260 |
Model | HPPeco 1400 | HPPeco 2200 |
Interior din otel inox | ||
Volum, l | 1360 | 2140 |
Latime, mm | 1250 | 1972 |
Inaltime, mm | 1450 | 1450 |
Adancime (mai putin de 32 mm pentru ventilator – Peltier), mm | 750 | 750 |
Rafturi grilaj din otel inox (echipamnentul standard), nr. | 4 | 6 |
Numar maxim de rafturi grilaje, nr. | 28 | 42 |
Incarcarea maxima pe fiecare raft, kg | 30 | 30 |
Incarcare maxima pe camera, kg | 250 | 330 |
Exterior din otel inox | ||
Latime, mm | 1435 | 2157 |
Inaltime (dimensiuni 410, 750, 1060, 1400 si 2000 cu picioare cu roti), mm | 1913 | 1913 |
Adancime (fara manerul usii), manerul usii + 56 mm, mm | 905 | 905 |
Alte date | ||
Alimentare la 230V, 50/60 Hz, aproximativ W | 1400 | 2000 |
Numar elemente Peltier | 4 | 6 |
Domeniu temperatura de lucru fara iluminare, fara umiditate 0C | +15 (cel putin 10oC sub temperatura ambientala) pana la +60
|
|
Domeniu temperatura de lucru fara iluminare, cu umiditate0C | +15 (cel putin 10oC sub temperatura ambientala) pana la +60
|
|
Domeniu temperatura de lucru cu iluminare, cu sau fara umiditate, oC | – | – |
Domeniu setare temperatura fara iluminare, cu umiditate 0C | +15 – +60 | +15 – +60
|
Domeniu setare temperatura cu iluminare, cu umiditate, oC | – | – |
Domeniu setare temperatura cu iluminare, fara umiditate, oC | – | – |
Domeniu setare temperatura fara iluminare, fara umiditate, oC | +15 – +60
|
+15 – +60
|
Acuratete setare temperatura, oC | 0.1 | 0.1 |
Domeniu ajustare umiditate cu iluminare, %rh | – | |
Domeniu ajustare umiditate fara iluminare, % rh | 10 – 80 | 10 – 80 |
Acuratete ajustare umiditate, % rh | 0.5 | |
Greutate neta, aprox. kg | 450 | 493 |
