Etuvele de vid de inalta performanta ale seriei VO sunt caracterizate prin precizie si uscare blanda, precum si prin control rapid al temperaturii: control digital al presiunii, incalzire directa si individuala a fiecarui raft si programare simpla prin intermediul panoului de control ControlCOCKPIT al conntrollerului TwinDisplay sau al software-ului AtmoCONTROL cu care se livreaza etuva. Toate acestea impreuna cu pompa de vid cu viteza controlata, realizeaza un duo impcabil din punct de vedere energetic.
Daca este nevoie sa se usuce cantitati mari de pulberi, intra in rol ciclurile de vid oferite exclusiv de Memmert: se pot seta doua valori de vid, intre care este oscilata presiunea in conditii controlate. In acest fel, este introdusa o cantitate mare de aer uscat intr-un timp scurt, care absoarbe umiditatea si este extras imediat de pompa de vid.
Fiecare dintre rafturile incalzite cu care poate fi echipata etuva, este prevazut cu o suprafata separata de incalzire si senzori proprii (Multi-Level-Sensing MLS). Circuitele separate de control reactioneaza cu precizie la diferite incarcari si valori de umiditate si mentin temperatura pre-setata egal pe toate nivelele utilizate. Datorita contactului direct dintre sistemul de incalzire si incarcatura camerei, nu exista deloc pierdere de caldura. Fiecare raft incalzit poate fi calibrat individual.
Datorita nivelului final scazut de vid al pompei cu viteza controlata, spectrul aplicatiilor in care se pot folosi etuvele de vid VO se intinde de la produse alimentare pana la cosmetice, produse granulate, ceasuri, carti, placi de circuite imprimate si componente electronice sau forme de injectie. Potentialul de economisire de energie este foarte mare comparativ cu cel al pompelor de vid necontrolate, consumul de energie este cu aprox. 70% mai mic sau chiar mai jos. Pompa de vid cu viteza controlata este detectata automat de fiecare etuva de vid VO. In cazul in care este conectată o alta pompa de vid sau o sursa de vid centralizata, vidul este controlat prin supape electromagnetice.
Controller TwinDisplay
TwinDISPLAY pentru procese complexe
Datorita controlului intuitiv si a software-ului AtmoCONTROL, se pot programa usor si rapid, procese foarte complexe. Protectia multipla la supratemepratura, alarmele acustice si vizuale, precum si posibilitatea de a transmite automat mesaje de alarma la una sau mai multe adrese de email, permit utilizatorului sa aiba mai mult timp liber. Functia HeatBALANCE permite reglarea distributiei puterii de incalzire intre grupurile superioare si inferioare de incalzire, in functie de aplicatie.
Functia SetpointWAIT ofera garantia ca temporizarea procesului nu va incepe inainte ca temperatura sa atinga valoarea setata. Aceasta caracteristica poate fi folosita inclusiv cu senzorii Pt100 suplimentari, pozitionabili liber. In acest caz temporizarea procesului incepe cand este atinsa temperatura setata in toate punctele de masura. Anumite aplicatii standard necesita functia de control a ventilatorului si rate fixe de schimb de aer. Astfel, echipamentele cu TwinDisplay pot fi accesorizate optional cu un sistem de monitorizare a vitezei ventilatorului.
| TwinDISPLAY |
| Panou de control ControlCOCKPIT cu doua afisaje de tip TFT |
| Parametri disponibili: temperatura (Celsius sau FAHrenheit), viteza ventilatorului, pozitia clapei de la exhaustare, timp, umiditate relativa, iluminare, CO2, O2, presiune, zone de timp |
| Doi senzori Pt100 DIN clasa A intr-un circuit cu patru cai pentru monitorizare mutuala, pentru preluarea functiilor in cazul unei erori |
| Functie HeatBALANCE pentru aplicatii specifice – utila in reglarea distributiei de putere de incalzire intre grupurile de incalzire superioare si inferioare pe un domeniu de -50% – +50% |
| ControlCOCKPIT cu port USB pentru incarcarea programelor, citirea log-urilor de protocol, activarea functiei User-ID |
| Afisarea datelor de protocol de pe ControlCOCKPIT (max. 10.000 valori corespunzatoare unei saptamani, aprox) |
| Interfata Ethernet pe partea din spate a echipamentului pentru citirea log-urilor de protocol si pentru incarcarea si implementarea programelor, dar si pentru logare online |
| Protectie multipla la supratemperatura: monitorizarea electronica a temperaturii TWW/TWB (clasa de protectie 3.1 sau 2, resp. 3.3 pentru unittai cu racire activa) si limitator de temperatura TB (clasa de protectie 1) acc. DIN 12 880. Functia AutoSAFETY (ASF) regleaza automat la valoarea setata pe un domeniu cu toleranta reglabila. Setare individuala a valorilor MIN/MAX pentru supra/subtemperatura si pentru parametri precum uiditatea relativa, CO2 |
| Carcasa din otel inox texturat, spatele din otel placat cu zinc ControlCOCKPIT pentru operarea si reglarea tuturor parametrilor |
| Timer digital, reglabil intre 1 minut si 99 zile, 23 ore |
| Logger intern de date cu o capacitate de stocare de cel putin 10 ani |
| Panou de control in Germana, Engleza, Franceza si Spaniola |
| Functia SetpointWAIT ofera garantia ca temporizarea procesului nu va incepe inainte ca temperatura sa atinga valoarea setata in toate punctele de masurare. Aceasta caracteristica poate fi folosita inclusiv cu senzorii Pt100 suplimentari, pozitionabili liber. |
| Reglarea a trei valori de calibrare pentru temperatura si parametri specific echipamentului direct la panoul de control (de ex. Umiditatea relativa) |
Echipament standard:
- Interior: otel inoxidabil, mat. 1.4404 (ASTM 316L), sudat ermetic, suporturi detasabile pe laterala pentru curatare, incl. bara ghidaj pentru raftul incalzit, suport in partea superioara pentru a evita turbulentele.
- Carcasa: inox texturat, spatele este din otel placat cu zinc, usa cu fereastra de sticla, cu sticla interna antiglont si ecran exterior protejat.
- Instalare: 4 picioare
- Conexiune: cablu principal
- Interfete: USB, Ethernet

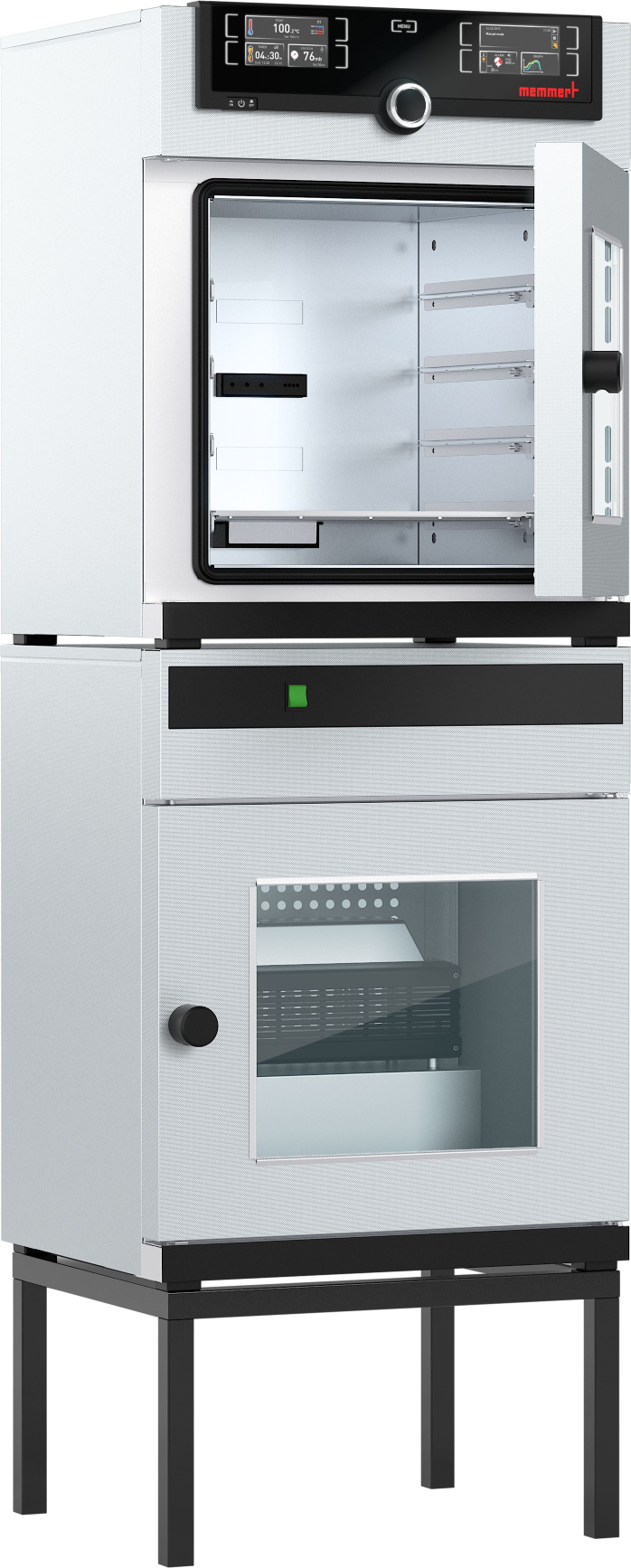

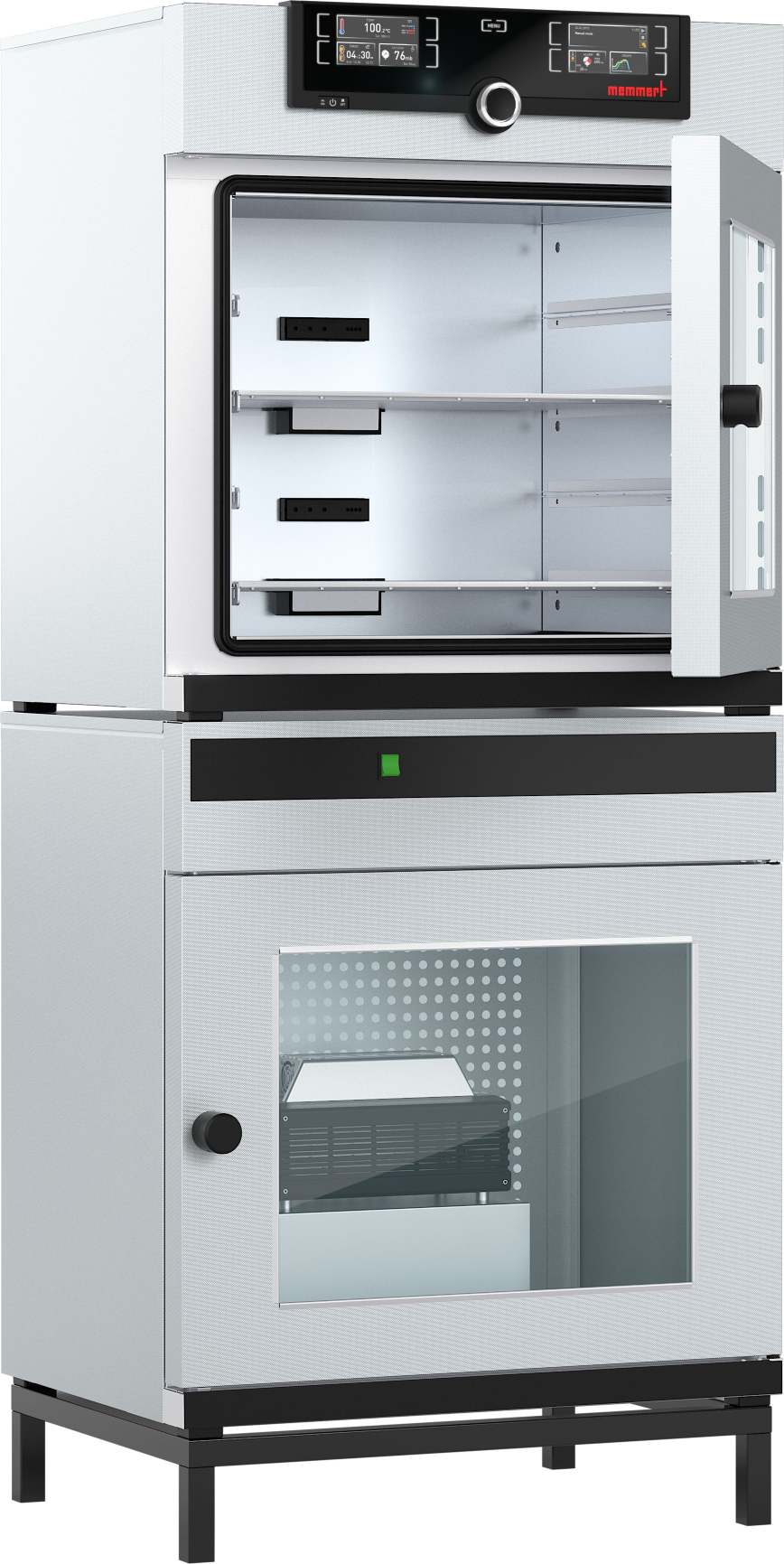

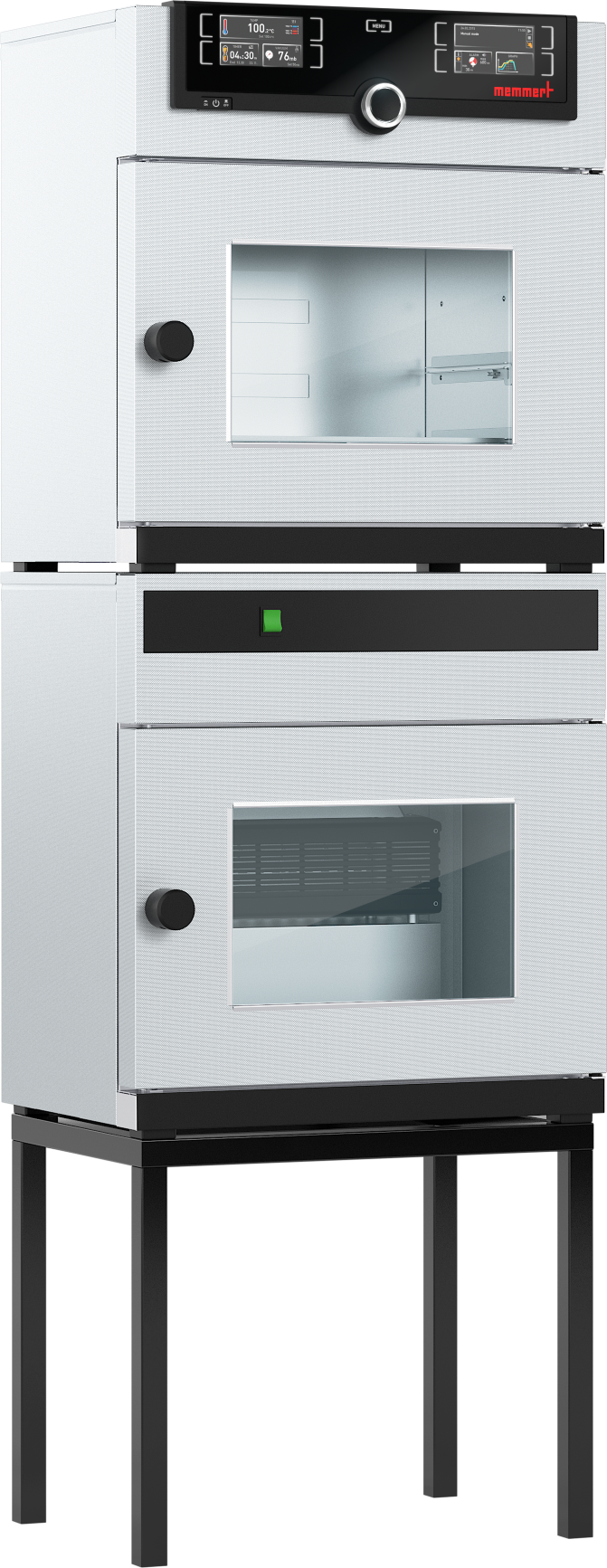

| Model | VO29 | VO49 | VO101 | |
| Interior otel inoxidabil | Volum aprox L | 29 | 49 | 101 |
| Latime, mm | 385 | 385 | 545 | |
| Inaltime mm | 305 | 385 | 465 | |
| Adancime mm | 250 | 330 | 400 | |
| Nr maxim rafturi incalzite | 1 | 2 | 2 | |
| Numar maxim rafuri incalzite cu modulul Premium | 2 | 4 | 4 | |
| Distanta dintre rafturile incalzite mm | 75 | 75 | 95 | |
| Incarcare maxima per raft kg | 20 | 20 | 20 | |
| Incarca maxima per etuva kg | 40 | 60 | 60 | |
| Exterior otel inoxidabil (dimensiunile se aplica modulului optional cu pompa) | Latime mm | 550 | 550 | 710 |
| Inaltime mm | 607 | 687 | 767 | |
| Adancime (fara maner, adancime maner 38 mm) mm | 400 | 480 | 550 | |
| Usa sticla de siguranta: cadru otel inoxidabil | · | · | · | |
| Garnitura usa | Garnitura silicon | · | · | · |
| Temperatura | Senzor temperatura Pt100 Clasa A in circuit individual pentru fiecare raft incalzit | · | · | · |
| Domeniu pentru temperatura de operare °C | Cel putin 5 K peste temperatura mediului ambiant pana la +200 | |||
| Setare domeniu temperatura °C | +20…+200 | |||
| Variatie temperatura in timp (DIN 12 880:2007-05) (raft incalzit aluminiu) K | < ± 0.3 | |||
| Uniformitate temperatura (suprafata) la +160°C/20 mbar (raft incalzit aluminiu) K | < ± 2 | |||
| Presiune (vid) | Control digital si electronic al presiunii [entru o pompa de vid cu viteza controlata. Tubulatura pentru vid, aer si gaz inert este realizata din material 1.4571 (ASTM 316 Ti). Reglabila de la 5 mbar la 1100 mbar. Admisie de aer programabila, controlata digital. | · | · | · |
| Conectare la vid cu flansa DN 16 si admisie gaz cu small flange DN 16 | · | · | · | |
| Control pompa: proceduri de spalare optimizate pentru membranele pompei precum si semnal de iesire ON/OFF | · | · | · | |
| Vid final permis mbar | 0.01 | |||
| Rata de scurgere maxima bar/h | 0.01 | |||
| Monitorizare | Monitorizare in caz de supra/subtemperatura | · | · | · |
| Banda de monitorizare automata a temperaturii, corelata cu punctul setat (ASF) | · | · | · | |
| Protectie supratemperatura pe mai multe nivele (MLOP) pentru fiecare raft incalzit | · | · | · | |
| Releu pentru oprirea incalzirii in caz de eroare/defectiune | · | · | · | |
| Limitor mecanic pentru temperatura (TB) | · | · | · | |
| Alte date | Incarcare electrica (cu numar maxim de rafturi incalzite) la 230V, 50/60 Hz, aprox. W | 420 | 1020 | 1220 |
| Incarcare electrica cu modul Premium (cu numar maxim de rafturi incalzite) la 230V, 50/60 Hz, aprox. W | 820 | 2020 | 2420 | |
