- Cromatograful este complet automatizat, toţi parametrii cromatografici fiind setaţi digital de la cromatograf sau de la computer.
- cromatograful dispune de microprocesor şi de un ecran color touchscreen de 7 inch, în format SVGA, acest lucru făcând foarte uşor controlul direct de către utilizator. Ecranul grafic de mare rezoluţie vă poate oferi toţi parametrii cromatografici pe ecran şi nu în ultimul rând trebuie amintit că se poate observa direct cromatograma.
- de la ecranul touchscreen se pot programa toţi parametrii GC-ului şi a tuturor accesoriilor, inclusiv a autosamplerului.
- sistemul este dotat standard cu AFC de generaţia a III-a;
- se poate programa debitul pe coloana capilară, presiunea din capul coloanei capilare, viteza lineară a gazului purtător prin coloana capilară, raportul de splitare, programe de timp pentru valve speciale şi programe de temperatură/timp la injector, detector şi coloană;
- poate funcţiona în regim izoterm sau în regim programat de temperatură cu 32 de rampe în temperatură, cu temperatura maximă de lucru controlată prin soft;
- convertorul analog-digital este încorporat în cromatograf acest lucru făcând sistemul imun la influenţele electromagnetice ce puteau apărea pe firele metalice de transfer până la o placă de achiziţie externă.
- detectorii sunt optimizaţi pentru a avea un răspuns cât mai mic în timp la variaţiile de semnal util
- se pot monta maxim trei injectori şi patru detectori, configurabili în funcţie de necesităţile dumneavoastră.

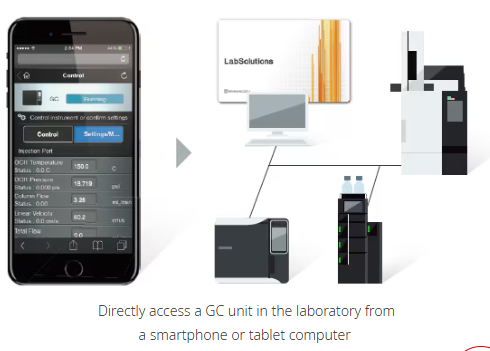

- comunicarea cu un computer extern se face direct printr-o interfaţă USB sau LAN.
- baterie pentru alimentarea RAM-ului care stochează metodele de lucru, configuraţia instrumentului şi autonomia programelor;
- monitorizarea parametrilor de lucru şi alarmare în cazul în care apar probleme în sistem;

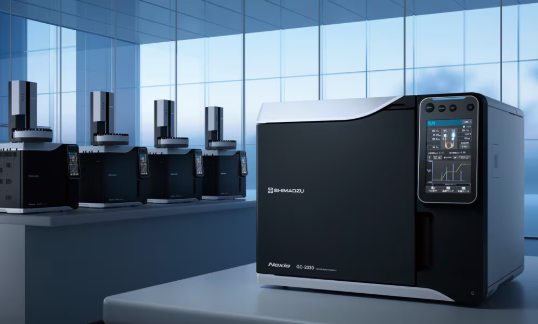

Caracteristici tehnice Nexis GC-2030:
- acuratețea debitului: +/- 5%
- repetabilitatea timpilor de retenție: <0,0008 minute
- repetabilitatea ariei picurilor: <1% RSD pentru injecții la nivel de nanogram
- AFC generația III conține un sistem de control digital al penumaticii injectorului cu urmatoarele performanțe:
- Acuratetea presiunii: +/- 2 %
- Repetabilitatea presiunii: +/- 0.34 kPa (0,049 psi)
- Repetabilitatea debitului: +/- 0,35 %
- Variatia presiunii pe o perioada de 6 luni: +/- 0,68 kPa (0,098 psi)
- Rejecția ambientală a debitului: +/- 0.2% per oC
- Variatia debitului la variatia ambientala cu 1 grad: +/- 0,0020 ml/min
- raport de splitare: 000:1;
- presiune maximă: 1035 kPa (150 psi)
- rezoluţia setării presiunii: 0,001 psi
Cuptorul de coloane este astfel construit încât permite accesul uşor la coloane. Pentru o productivitate maximă, cuptorul are un excelent control al temperaturii şi un timp foarte scurt de răcire. Toţi parametrii de temperatură şi de timp sunt controlaţi de microprocesor şi sunt afişaţi pe display.
- cuptorul permite montarea simultană a trei coloane capilare;
- dispune de dublă protecţie la supraîncălzire, una setată de utilizator sub 450°C, una fixată la 470°C şi un circuit de protecţie hardware setat la 500°C;
- temperatura programabilă cu 32 de rampe şi 32 de paliere de temperatură (inclusiv rampe negative);
- modurile de întreținere și de service se accesează de la ecranul touchscreen.
- volum util: 7 litri
- dimensiuni interioare: 280 x 280 x 175 mm (L x H x l)
- domeniul de temperatură: +2 0C peste ambient până la 450oC
- acurateţea temperaturii: ± 1% (se pot face calibrări cu precizie de 0,01°C)
- rezoluția temperaturii: 0,10oC;
- viteza de încălzire: programabilă până la max 250oC/min în pași 0,1oC/min;
- număr rampe: maxim 32 rampe și 32 paliere (inclusiv negative)
- deviaţia temperaturii: < 2°C pe o suprafaţă cu un de 200 mm;
- stabilitatea temperaturii: ± 0,05°C
- rejecția ambientală: 0,01 °C la 1°C;
- timpul de răcire: 450 … 50oC în 3 min
Sistemul de injecţie – Se pot monta până la maxim trei injectoare
Controler electronic de debite – AFC a III-a generaţie:
- controlează electronic debitul sau presiunea gazului purtător, debitul de splitare, raportul de splitare, debitul gazului purtător de la purjarea septumului şi activarea modului de salvare a gazului purtător.
- sistem de control digital pentru efectuarea de teste de autocalibrare.
- sistem de control digital cu operare la presiuni de până la 1035 Kpa (150 psi).
- sistem de control digital pentru efectuarea automată a unui test care să determine ne-etanşeităţile din sistemul cromatografic. Acest sistem monitorizează continuu etanşeitatea sistemului.
- poate lucra cu presiuni mari la injecţie acest lucru ducând la micşorarea timpului de analiză.
- compensare electronică continuă pentru variaţiile de temperatură/presiune ale mediului ambiant;
- controlează continuu linia de analiză şi coloana de alimentare cu gaz purtător din punct de vedere al presiunii şi debitului. În cazul unor anomalii sistemul opreşte analiza şi atenţionează utilizatorul cu privire la probleme de etanşeitate
- AFC include controlul digital în totalitate pentru presiunile și debitele de gaze purtătoare, control automat al vitezei pe coloană, raportului de splitare, al debitului de gaze din injector precum și pentru detectoare (make-up, hidrogen, aer etc);
- injectorul are funcţie de gas saver ce îmbunătăţeşte consumul de gaz purtător;
- injectorul care poate lucra în 4 moduri: debit programabil, presiune programabilă, viteza liniară a gazului purtător programabilă şi debit constant. În cazul programului de viteză liniară constantă pe coloană, viteza se menţine constantă şi în cazul programului de temperatură din cuptor;
- domeniul de presiune: 0 … 1035 kPa;
- acuratețea debitului: +/- 5%
- repetabilitatea timpilor de retenție: <0,0008 minute
- repetabilitatea ariei picurilor: <1% RSD pentru injecții la nivel de nanogram
- acuratețea presiunii: <2%;
- repetabiliatea presiunii: <0, 34 kPa (0,049 psi)
- repetabilitatea debitului: +/- 0,35 %
- variatia presiunii pe o perioada de 6 luni: +/- 0,68 kPa (0,098 psi)
- rejecția ambientală a debitului: +/- 0.2% per oC
- variatia debitului la variatia ambientala cu 1 grad: +/- 0,0020 ml/min
- raport de splitare: maxim 10.000 : 1.
- unități de afișare: psi, Kpa, Bar;
- număr de rampe de presiune: 7 rampe;
- pneumatică: electronică și programabilă – AFC generația a III-a
- gaze purtătoare posibile: He, N2, H2, Ar;
Sistemul de detecţie – Flexibilitate maximă.
Pot fi montaţi până la patru detectori controlaţi independent în temperatură. Sistemul poate fi dotat ulterior dintre următorii detectori: FID, TCD, ECD, FPD, NPD, BID MS – detector de masă etc.
Software LabSolution Single GC
Caracteristici tehnice:
- asigură comanda integrată a echipamentului prin soft specific de achiziție și de prelucrare date.
- pachetul software include urmatoarele functii: achizitia, prelucrarea, compararea, calibrarea, verificare, testarea si raportarea datelor cromatografice.
- sistemul de date GC conține un modul integrat de blocare a timpilor de retenţie (AART) pentru analiza compuşilor ţintă în matrici complexe.
- se asigură instalarea, punerea la punct a metodei și instruirea personalului utilizator de catre personal calificat SHIMADZU (producătorul).
- specializarea cu modul de operare este asigurata de catre specialistii SHIMADZU (ofertantul și producătorul).
- lucrează sub Windows cu toate facilităţile de securizare oferite de acest sistem de operare;
- permite controlul, lucrul cu cromatograful şi cu sistemul automat de injecţie.
- realizează controlul, achiziţia de date, salvarea metodelor, transferul de metode de pe un sistem compatibil, editarea, interpretarea şi imprimarea unor rapoarte specifice. De asemenea are posibilitatea de activare a opţiunii GLP. În cazul setării GLP se permite setarea unor nivele de securitate pentru utilizator. Acestea permit protejarea instrumentul pe bază de parole împotriva utilizării lui de către persoane ne-autorizate. Cu opţiunea GLP setată sunteţi conformi cu protocoalele USP, ASTM, DAB, EMG, BP, JP şi EP;
- rapoartele cuprind rezultatele, cromatograma, metoda cromatografică etc. Printarea rapoartelor este facilitată cu shortcut-uri specifice. Afișarea rezultatelor poate fi făcută în formă numerică sau grafică.
- Conectarea la cromatograf se poate face USB sau pe magistrală Ethernet.
- softul GC LabSolution realizează analize complet automatizate on-line şi off-line. Procesează și postprocesează cromatograma, vizualizează cromatogramele și rezultatele, realizează calcule asupra peak-urilor cromatografice etc. Se foloseşte atât pentru analize calitative, de identificare de substanţe, cât şi pentru analize cantitative. Se pot identifica simultan 1000 peak-uri prin două metode de lucru: timp de retenţie absolut şi timp de retenţie relativ. Măsurătorile cantitative se fac după metoda normalizării corectate cu sau fără factor de scală, metoda standard intern şi după metoda curbei absolute de calibrare. Curba de calibrare poate fi realizată din maxim 64 puncte pentru 1000 compuşi;
- softul GC LabSolution conţine standard rutine specifice de verificare necesare validărilor hardware şi software. Se verifică toţi parametrii care influenţeazăperformanţele sistemului GC2030. Verificări ale liniarităţii, repetabilităţii, limitei de detecţie. Softul dispune de un îndrumător în vederea lucrărilor clasice de mentenanţă.
Sistemul de purificare al gazelor este încorporat în sistem. (Dacă gazele auxiliare: He, H2, N,2şi aer sunt de proastă calitate aveţi nevoie de sisteme de purificare speciale)

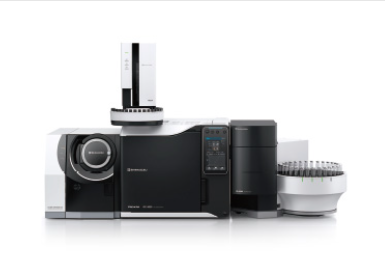

Autosamplere

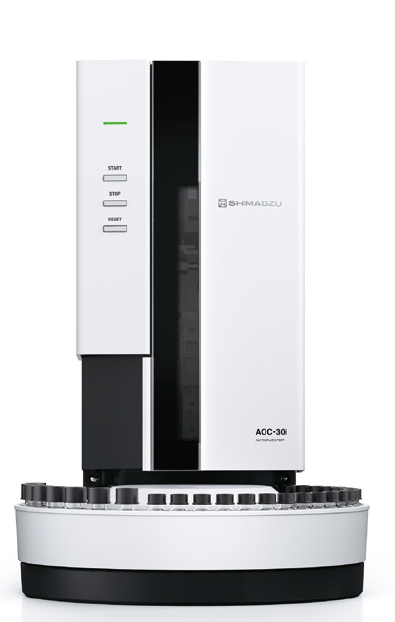

Autosampler lichide Model AOC-30i
Caracteristici tehnice:
- autoinjectorul este controlat în totalitate din software.
- este prevăzut cu carusel de 30 probe.
- permite reglarea înălţimii acului deasupra fundului flaconului;
- autoinjectorul asigură o viteza foarte mare de injecţie de 50 milisecunde.
- nu necesită calibrarea și recalibrarea poziției pe injectorul GC-ului
- include mod de injecție tip “sandwich” definit de către utilizator
- include suport pentru seringă care poate fi schimbat de către utilizator
- injectorul are aliniere automata
- sistemul acceptă flacoane fără gât, flacoane standard 2 ml și inserții pentru micro flacoane
- include mod injecție tip “hot needle”
- include corecție de vâscozitate a probelor
- include iluminarea seringii
- poate opera cu suprapunerea probelor
- autoinjectorul are indicatoare de eroare care arata sursa problemelor
- număr de probe: carusel cu 30 probe de 2 ml
- seringi de lucru: 1, 2, 5, 10, 25, 50, 100, 250 μL (extensie opțională până la 500 ul)

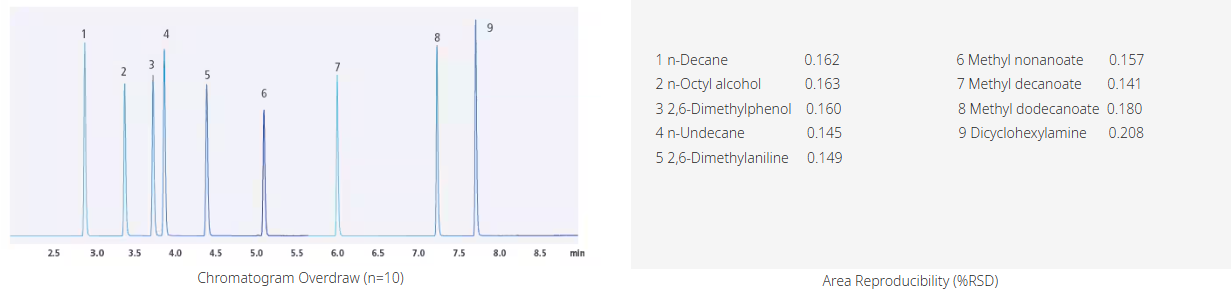

- reproductibilitatea ariilor: < 0,3 % RSD (măsurat cu 10 injecții în modul Split)
- variația factorilor de răspuns: <3 % RSD (măsurat cu 10 injecții C14 – C16)
- efect de memorie: mai bun de 1 în000
- volumul minim de injecție: 10 nanolitri
- spalari ale seringii pre injectie: max 20
- spalari ale seringii post injectie: max 20
- prespălări cu probă: max 20
- pompări probă pre-injecție: max 20
- injectii multiple: max 99
- număr solvenți spălare: maxim 3 solvenți
Autosampler Head Space Model HS-10
Caracteristici tehnice:
- Autosampler de ultimă generaţie de tip Head Space
- Asigură o excelentă reproductibilitate (pe timpi de retenţie şi arii), un domeniu foarte mare de temperatură şi cea mai mică contaminare între probe.
- Stabilitatea termică mult îmbunătăţită;
- se poate programa independent orice parametru al unei etape din procesul de injecţie;
- dispune de sistem de agitare pentru injecţiile cu metoda Head Space;
- metoda de injecţie: buclă de injecţie inertă de 1 ml
- număr de probe: 20 fiole de 20 ml sau 10 ml
- incubator probe: 6 fiole de 20 sau 10 ml
- viteza de agitare: reglabilă, 3 moduri
- temperatura incubării: ambiant … 225oC (acurateţe de 0,1oC);
- temperatura buclei: ambiant … 225oC;
- temperatură linie de transfer: ambiant … 225oC;
- dimensiuni W x D x H: 407 x 527 x 455 mm;
- greutate: 35 Kg
