Sistem automat de determinarea a magnetizarii de saturatie a compusilor feromagnetici
Sigmameter este utilizat cu succes in caracterizarea fazei feromagnetice a compusilor, atat in cercetare si dezvoltare, cat si in controlul calitatii. Poate masura valoarea magnetizarii saturatiei specifice a unui material, in doar cateva secunde.
|
Unitati si valori la 20°C |
||
|
Sistem CGS (EMS CGS) |
Sistem rationalizat MKS |
|
|
Masa…m |
g |
Kg |
|
Momentul magnetizarii specifice…m |
G.cm3 |
T.m3 |
|
Magnetizarea specifica de saturatie |
G.cm3.g-1 |
T.m3.kg-1 |
|
Nichel |
54.5 |
68.5 X 10-6 |
|
Cobalt |
160 |
201 X 10-6 |
|
Fe |
217 |
275 X 10-6 |
|
Fe3C |
132 |
166 X 10-6 |
|
Fe2O3 y |
80 |
100.5 X 10-6 |
|
Fe3O4 |
92 |
115.5 X 10-6 |
|
Fe12O19Ba |
72 |
90.5 X 10-6 |
| 1 G.cm3g-1 = 4 π Sistem rationalizat | ||
Principiu:
Sigmameter este utilizat pentru a masura magnetizarea de saturatie specifica σs a unui material. Acest parametru caracterizeaza o faza feromagnetica si este in principiu independent de structura si forma unei probe. Cand un compus feromagnetic se afla intr-un camp magnetic, este magnetizat. Valoarea magnetizarii sale creste o data cu cea a campului si apoi atinge valoarea maxima.
Saturatia magnetica specifica este raportul dintre momentul maxim de magnetizare si masa materialului. Momentul magnetic este determinat prin miscarea unei probe in afara campului magnetic si masurarea inductiei fortei electromotoare intr-o serpentina.
Valoarea integrala este proportionala cu valoarea σs a probei, cu conditia ca aceasta sa fi fost saturata in camp.
Microprocesorul unitatii de citire integreaza forta electromotoare si realizeaza procesarea necesara a datelor. Calculeaza valoarea σs sau continutul fazei feromagnetice.
Valoarea este citita pe display-ul digital.
Descriere

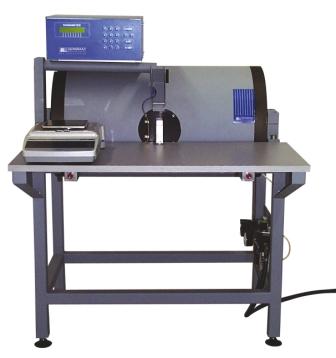

Principiul de operare se bazeaza pe o proprietate electromagnetica simpla. Cutia contine un magnet permanent puternic si un sistem mecanic pentru conducerea probe in interiorul si exteriorul camp-ului magnetic.
Incarcarea si descarcarea probei este usoara si dureaza doar cateva secunde. Proba este introdusa intr-un suport de proba, a carui forma poate fi modificata in functie de tipul probei; daca este necesar, suportul poate fi indepartat rapid pentru a instala un altul.
Masa probei poate fi introdusa prin intermediul unei interfete, dintr-o balanta electronica in microprocesor.
Rezultatul este disponibil sub forma unui semnal digital. La introducerea in imprimanta, datele sunt printate automat. Datele pot fi de asemenea revizualizate pe un PC, in format excel, cu ajutorul software-ului Setaram. Procesarea este limitata la cantarirea si incarcarea probei. Sigmameter impreuna cu balanta reprezinta un echipament atractiv pentru controlul calitatii. Pot fi integrate intr-o linie de prodctie pentru controlul on-line.
Specificatii:
| Dimensiuni maxime recomandate pentru proba | Ø 30 x 20 mm |
| Air-gap | Ø 60 x 25 mm |
| Camp air-gap | 800 kA.m-1 / 10000 Oe (1) |
| Ejector | Jack electro-pneumatic |
| Senzitivitate | Aprox. 1 mg cobalt |
| Acuratete | ± 1% din scala completa |
| Timp de masurare | Aprox. 10 sec. (cantarirea exclusa) |
| Domeniul temperaturii mediului ambiant | +10°C…+40°C |
| Alimentarea cu energie electrica | 230V – 50/60 Hz – 50VA |
| Alimentarea cu aer | 4 bar |
| Greutate | 400 kg |
Unitati de afisare
Afisarea σs in: Gauss cm3.g-1, Micro Tesla m3.kg-1, continut cobalt in %
Prin selectarea din tastatura a unitatii de operare
Rezultatul este afisat pe un display din 4 digiti.
Specificati tipul afisarii dorit. Greutatea probei este setata din tastatura cu o rezolutie de 0.001 g…400.000 g. Acelasi factor de corectie a formei probei poate fi introdus prin utilizarea tastaturii. Intrare pe panoul din spatele aparatului pentru control din telecomanda.
Optional
1) Intrare digitala si interfata pentru irnegistrarea automata a greutatii probei, din balanta.
2) Iesire digitala si interfata pentru inregistrarea rezultatului in imprimanta sau computer.
3) Upgradarea unitatii de citire electronica a modelelor anterioare Sigmameter.
Referinte:
• Acerinox
• Seco
• Ceratizit
• Stellram
• Hartmetall
• Sumitomo
• Kennametal
• Thyssen Krupp
• Nachi
• Toshiba Tungaloy
• Sandvik
• Widia
Pentru mai multe detalii accesati www.setaram.com
