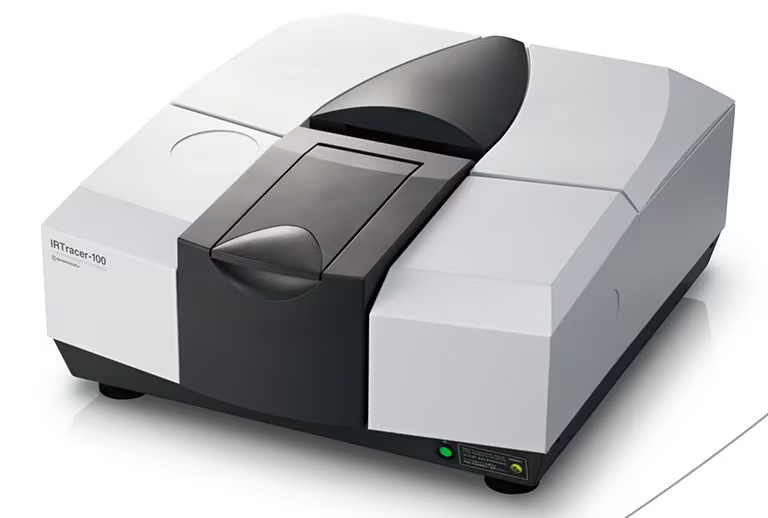

- Sistemul FT-IR IRTracer-100 produs de SHIMADZU prezintă o înaltă sensibilitate (raport S/N 000:1)
- Modelul IRTracer-100 prezintă port pentru conectare la microscop în IR, cu ajutorul căruia puteţi face observaţii de mare fineţe asupra obiectelor cu mărimi de minim 10 m
- În funcţie de necesităţi poate fi configurat de la început cu componentele necesare pentru acoperirea spectrului din IR dorit de dumneavoastră (NIR, MIR, FIR).
- Prezintă standard softul LabSolutions IR, care dispune de program de validare şi memorare a setărilor şi condiţiilor de testare pentru fiecare măsurătoare în parte.
- Programul de validare garantează funcţionarea corespunzătoare a aparatului. Acesta realizează o inspecţie asupra caracteristicilor instrumentului folosind drept test un film de polistiren. În final este realizat un raport al validării, cu caracteristicile optice ale FT-IR-ului.
- După realizarea fiecărei măsurători, asupra spectrului se pot aplica atât transformări simple (derivări de diverse ordine) cât şi transformări speciale (conversie Kubelka-Munk, corecţie ATR sau analiză Kramers-Kroning). Toate transformările efectuate sunt memorate într-un fişier special: File History.
- Cu ajutorul softului Labsolutions IR puteţi fi siguri că sunteţi conform standardelor GLP, GMP sau ISO.
Caracteristici tehnice:
◼ standard, pentru domeniul MIR şi FIR se foloseşte o sursa de lumină de energie înaltă din ceramică. Avantajul sursei de natură ceramică se datorează timpului de viaţă de două ori mai mare decât la cele clasice. Pentru domeniul NIR se foloseşte o sursă de W-halogen (opţional). Deoarece sursele de lumină sunt montate pe o turelă automată trecerea de la o sursă la alta se realizează automat prin soft şi fără intervenţia utilizatorului.
◼ dispune de trei tipuri de beam-spliter pentru a asigura un domeniu de măsură cât mai mare. Standard se livrează cu beam-spliter de KBr acoperit cu Ge pentru domeniul MIR. Opţional se poate monta beam-spliter din CsI acoperit cu Ge pentru MIR şi FIR sau din CaF2 acoperit cu Si pentru NIR. Interferometrul fiind recunoscut automat, montarea se face foarte simplu. Timpul de stabilizare de la schimbarea interferometrului este de numai 15 minute;
◼ sunt posibil de montat trei tipuri de detectori fiecare cu sensibilităţi specifice domeniul de măsură ales. Standard dispune de un detector DLATGS cu temperatură controlată (MIR şi FIR). Opţional se mai poate monta un detector MCT (HgCdTe) răcit cu N2 lichid (MIR) sau un detector InGaAs pentru NIR.

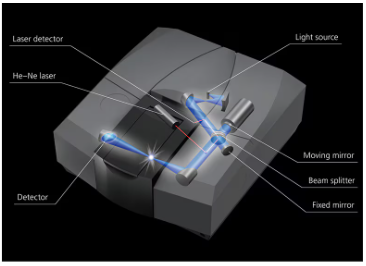

◼ erorile de aliniere dinamică sunt înlăturate cu ajutorul unui sistem de corecţie a fenomenului de interferenţă. Acesta foloseşte un laser He-Ne a cărui rază este introdusă în sistemul optic. Rezultatul măsurătorilor asupra razei laser este procesat şi se ajustează automat sistemul optic pentru a obţine performanţe maxime. Avantajele folosirii acestui sistem sunt realizarea condiţiilor de maximă performanţă a aparatului şi imunitatea acestuia la erorile condiţiilor de aliniament optic.
◼ interferometru este de tip Michelson cu unghi de incidenţă de 30°. Întreg compartimentul ce cuprinde sursa de lumină, sistemul cu aliniere dinamică sunt într-o incintă etanşă cu o atmosferă uscată.
◼ fereastra de trecere este din cristal de KRS-5. Pentru performanţe ridicate se poate folosi o fereastră de trecere din KBr dar aceasta se poate folosi numai într-o cameră cu atmosferă controlată, cu umiditate mai mică de 50%.
◼ software LabSolutions IR pentru procesarea şi interpretarea spectrelor măsurate. Acesta conţine:
– calcule aritmetice,
– măsurători asupra peak-urilor;
– extragere de porţiuni din spectru;
– corecţie a liniei de bază;
– normalizare;
– conversie Kubelka-Munk;
– analiză Kramers-Kroning;
– corecţie ATR;
– transformare Fourier;
– derivare;
– conversie transmitanţă-absorbanţă;
– integrare pentru aflarea ariei unui peak;
– corecţia emisiei;
– deconvoluţii;
– căutări de spectru
– conversii logaritmice;
– conversie lungime de undă – număr de undă.
◼ softul de validare este livrat standard cu o folie de polistiren, cu ajutorul căreia se face verificarea aparatului.
◼ softul conţine funcţie de comparare a spectrelor. Acest lucru face o mai uşoară identificare a diferenţelor de spectru a două analize diferite.
◼ sisteme de diagnostic şi indicatori ale statutului instrumentului vă oferă garanţia obţinerii unor rezultate de încredere.
Performante:
- gama lungimilor de undă: 800 … 350 cm-1 standard
12.500 … 240 cm-1 cu accesorii (Near IR Kit +Far IR Kit)
- rezoluţia lungimilor de undă: 0,25, 0,5, 1, 2, 4, 8 sau 16 cm-1 pentru MIR şi FIR
2, 4, 8 sau 16 cm-1 pentru NIR;
- raport semnal/zgomot: > 60.000:1 pentru fereastră de KRS-5
4 cm-1, 1 min, 2.100 cm-1 P-P
- acuratete lungime unda: 01 cm-1
- viteza oglinzii: 4 paşi: 2, 2,8, 5 şi 9 mm/s
- fereastra: KBr
- interferometru: tip Michelson cu unghi incident de 30o, cu aliniament dinamic, încapsulat şi desicat sursa de lumină: ceramică cu emisie de putere
- beam-spliter: KBr acoperit cu Germaniu
- detector: DLATGS – cu temperatură controlată
- compartiment de probe: 200 x 230 x 170 mm (L x l x h);
- condiţii de operare: 15 … 30°C şi umiditate sub 70%RH.
- livrat complet cu: Cablu USB;
Echipamentul se livreaza complet cu software LabSolution IR + LIBRARIE SADTLER CU 12000 SPECTRE INCLUSE
Vă puteți personaliza propriul sistem IRTracer-100 cu o mare varietate de accesorii și opțiuni software ușor de utilizat pentru a satisface nevoile aplicației dumneavoastră specifice.

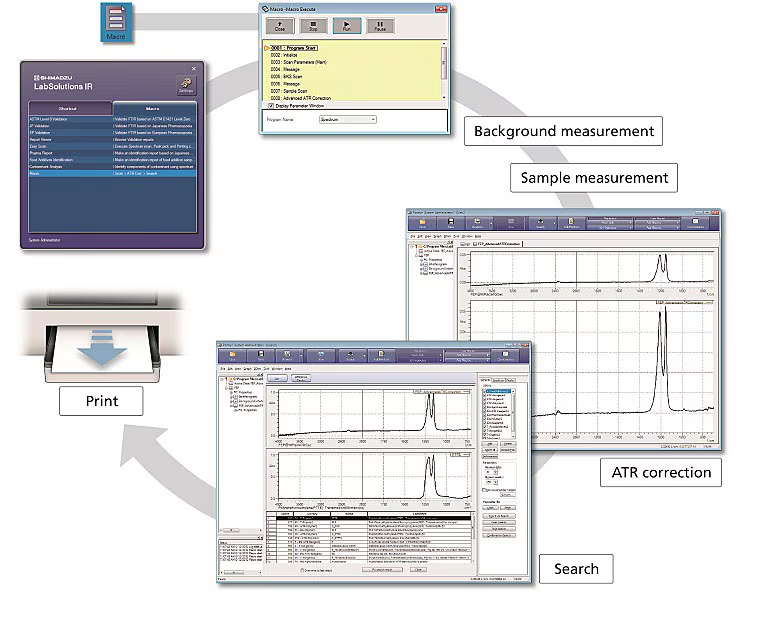

LabSolutions IR include două programe principale de aplicație – pentru analiza contaminanților și teste de identificare.
Chiar și operatorii care nu sunt familiarizați cu analiza FTIR pot utiliza cu ușurință aceste programe și pot crea rapoarte în doar câteva secunde.

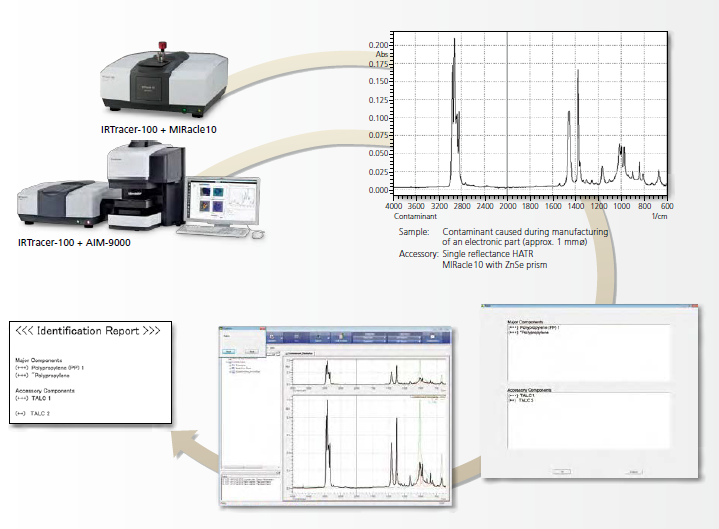

Programul de analiză a contaminanților
Combinând algoritmii proprii ai lui Shimadzu (în curs de brevet) cu cei ai spectrelor bibliotecii pentru contaminanții obișnuiți, acest program identifică contaminanții cu un grad ridicat de acuratețe. Acest program ușor de utilizat este propice tuturor nivelurilor de operatori. Rapoartele sunt create automat după analiză, permițând operatorilor cu puține cunoștințe de analiză în infraroșu să efectueze cu ușurință analize.
Program de testare de identificare – Acest program emite judecăți de promovare/eșec asupra probelor în conformitate cu testele specificate în Farmacopee. Pe lângă testele de identificare pentru produsele farmaceutice, acest program poate fi utilizat pentru inspecțiile de intrare și înainte de expediere.
Opțiuni hardware
Integrată cu compartimentele pentru probe, seria de accesorii orizontale ATR oferă performanțe de purjare îmbunătățite și elimină îngrijorarea că praful pătrunde în compartimentul pentru mostre al IRTracer-100. Când este instalat un accesoriu, software-ul își afișează numele și numărul de serie și setează parametrii optimi de scanare.
